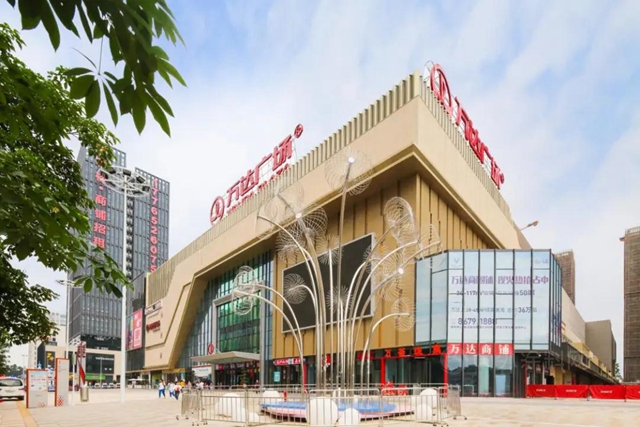

广州黄埔南岗万达广场，是万达集团布局广州的第5座万达广场，同时也是万达在全国已开业的第116座广场。广田集团主要施工标段为万达广场购物中心地下一至二层，地上一至五层（局部），项目总投资近6亿，总建筑面积约8.1484万平方米。广场设计秉承万达集团建筑经典风格，打造集社交、娱乐、美食、零售功能及原创主题街区于一体的区域标杆级全客层购物中心。
黄埔南岗万达广场中庭造型复杂，每层侧面沿椭圆结构边缘外包弯弧铝板，并通过密拼方式连接。如果采用传统施工方法，势必会造成工期长、成本高、施工质量差等不利影响。广田集团创新利用三维扫描和放线技术，可以完美解决传统施工方法的不足。本项目中，三维激光扫描和放线可以分为现场扫描、点云优化处理、参数化提取放样点、现场放样4个步骤。
1、现场扫描
现场三维扫描
三维激光扫描利用激光测距的原理，通过高速运转并记录被测物体表面大量密集点的三维坐标、反射率和纹理等信息，快速复建出被测目标的三维模型及线、面、体等各种构件。三维扫描技术无论在建筑施工进程前期、中期、后期的各个阶段都可随时对工程进行扫描，得到实测实量的高精度点云模型。依据这些点云数据，可以辅助设计人员对模型、图纸做合理的调整与变更；可以帮助管理人员对工程质量及状态进行检查；可以对工程施工做完整的3D记录、存档，为后期运维提供真实的数据依据。
2、点云优化处理
点云模型360°实景
整体点云模型
分站点扫描之后得到的信息是零碎的，为了得到完整的信息，必须对数据进行处理，通过Trimble RealWorks进行点云数据获取、点云数据分析、点云数据缩减、点云分层等处理，将所有的测站点云数据整合成点云模型，经处理后的点云模型，可以导入SketUP、Revit、3Dmax、犀牛等软件中进行BIM建模等操作。
3、参数化提取放样点

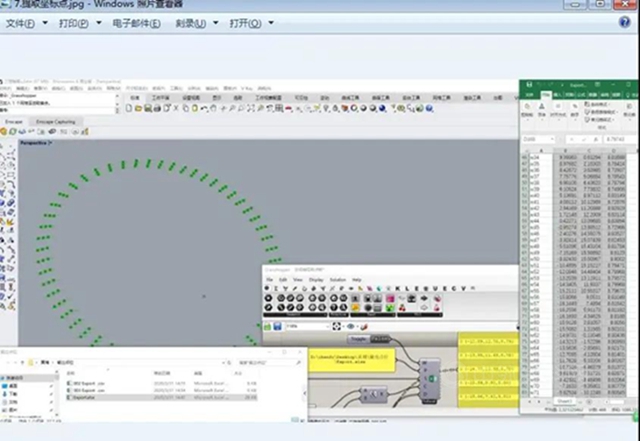

导出放样点坐标数据
根据点云数据，利用Grasshopper进行曲面拟合，优化装饰完成面，并一键提取表皮控制点坐标，输出excel文件，为后续施工提供准确的空间点位，提高施工安装质量。
4、现场放样
控制点坐标导入放样机器人 标靶定位
将放样点坐标数据导入放样机器人中，机器人通过红外激光自动照准现场点位，实现“所见即所得”，使BIM模型精确反应到现场。
BIM模型进行施工放样是BIM技术“落地”的关键一环，而通过 BIM放样机器人的实施，将BIM模型应用到实处，提升了项目团队解决异形曲面施工的技术水平，促进了BIM技术在项目上的应用深度。
广田集团紧跟时代潮流和行业发展趋势，积极研究新技术，新工艺、新材料和新设备，以前瞻性、科学性、合理性为原则，成功地实现三维激光扫描和放线技术在星级酒店、高端办公、商业综合体和幕墙等领域的应用，黄埔万达广场项目就是该技术在商业综合体中的一次成功实践。
