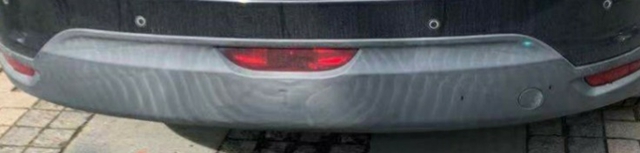

日常生活中，我们经常会在汽车保险杠、仪表板等流程较长的薄壁零件上，发现一种波浪形条纹的外观缺陷，看起来像是老虎身上的花纹，俗称虎皮纹。虎皮纹缺陷不仅影响产品的外观，且明纹与暗纹处的性能差异，还会影响产品的功能。
针对该缺陷，万华化学推出
Wancom®PPT3202E、Wancom®PPT3403N
等一系列抗虎皮纹产品，
用于汽车保险杠、门板部件
可有效改善汽车虎皮纹缺陷。
虎皮纹的形成原因
熔体在流动过程中，制件型腔空隙小、模温低以及通过的浇口太小等原因，都会造成熔体前沿阻力增大，流动减速甚至停滞，此时充填的区域外观光泽差，且填充面积较窄。
但热熔体不断从浇口流出，具有粘弹性的塑料熔体开始吸收并储备能量，突破熔胶前沿的阻力，由于流动阻力突然变小，塑料熔体发生弹性回复而体积膨胀，此时新充填的区域外观光泽好，且填充面积较宽。
这就导致最终制件的外观上出现光泽度的差异，在熔体流动方向上表现为虎皮纹。因此，虎皮纹的出现是必然的，只是出现行程长短的不同。
虎皮纹的改善措施
根据前面的原因分析我们知道，减少虎皮纹的关键是稳定熔体流动，具体可从材料配方、注塑工艺和模具结构三个方面进行改善。
在材料配方方面，可通过提高熔体的流动性和添加外观改良剂等方法改善虎皮纹。材料流动性越好，流动阻力越小，可缓解熔体流动前沿因熔体压力和速度变化带来的膨胀跳跃现象。
注塑工艺上，降低注射速度、提高注塑温度和模具温度可使熔体流动更加稳定，降低熔体的剪切应力，从而有效抑制虎皮纹。
模具结构上，增加浇口数量、扩大浇口截面积、设计合理的排气系统等方式，可减小流道中的阻力，降低熔体在流道和浇口中的压力损失，并避免由于困气导致的流动前沿滞流。
轻量化和薄壁化是汽车制件未来的发展趋势，万华化学紧密围绕高性能的改性塑料产品，聚焦汽车行业痛点，致力于改善虎皮纹的研究，从材料、注塑工艺、模具设计三个方面为汽车客户提供定制化的解决方案。

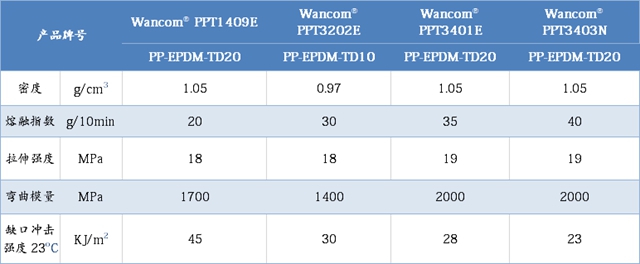

典型牌号

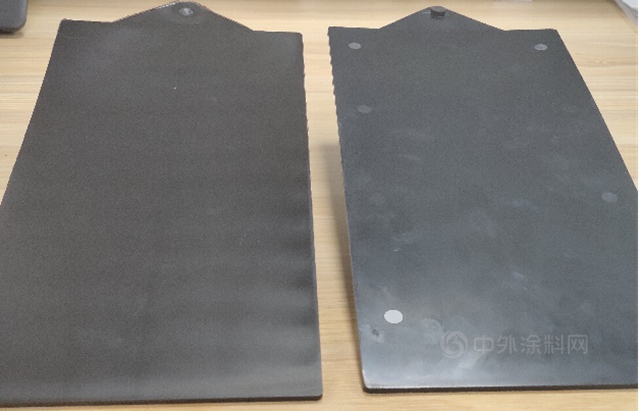

普通产品（左）万华产品（右）
保险杠系列：
Wancom® PPT3202E 和Wancom® PPT1409E改性PP产品具有高模量、高流动、高冲击强度的特点，用于保险杠、尾门、前端模块等部件，其Wancom®PPT3202E可用于制备薄壁低密度保险杠和高模量保险杠。
门板系列：
Wancom® PPT3403N具有刚韧平衡、高流动的特点，满足2.5mm壁厚制件成型要求，可定制多种色彩效果，已成功应用于2.5mm薄壁门板和侧围等内饰部件。
下护板系列：
Wancom®PPT4301E免喷涂材料具有极高的流动性以及良好的抗低温冲击和耐刮擦性能，可用于制备保险杠下护板等部件。
除了高性能的材料，万华化学还拥有强大的技术支持团队和CAD/CAE团队，可以从模具设计、注塑工艺、产品应用等方面为客户提供专业的建议。
万华化学与下游客户积极合作，开发了完整的抗虎皮纹材料配方体系和成型加工工艺，竭诚为客户和消费者提供兼具优越性能和外观质量的汽车材料，提升客户终端产品的市场竞争力。
文章来源：万华微视界
责任编辑：李谨之
特别声明：文章版权归原作者所有。本文转载仅出于传播信息需要，并不意味着代表本平台观点或证实其内容的真实性；文中图片仅供个人学习之用，著作权归图片权利人所有。任何组织和个人从本平台转载使用或用于任何商业用途，须保留本平台注明的“来源”，并自负版权等法律责任；作者如果不希望文章或图片被转载，请与我们接洽，我们会第一时间进行处理。
