近日，狸巢家居注意到，白俄罗斯国立大学的研究团队取得了引人注目的科研突破，他们成功发明了一种无线电吸收涂层，这种涂层能有效防止电磁辐射。据外媒报道，这一创新不仅有助于改进大规模生产中的技术，还有望显著降低生产成本。
白俄罗斯国立大学位于明斯克，其研究团队一直致力于无线电吸收涂层的研发。目前，这种涂层主要应用于特殊设备的房间，例如消声室和测量平台，这些平台主要用于测试各种电子设备，从简单的雷达和天线，到大型的电动公共汽车和飞机。
据悉，这一项目与世界上的类似技术相比，具有显著优势，能够取代昂贵的进口产品，为国内生产提供有力支持。这些设备在上市或投入生产前，都需要经过严格的电磁兼容性测试，以确保其性能稳定、安全可靠。

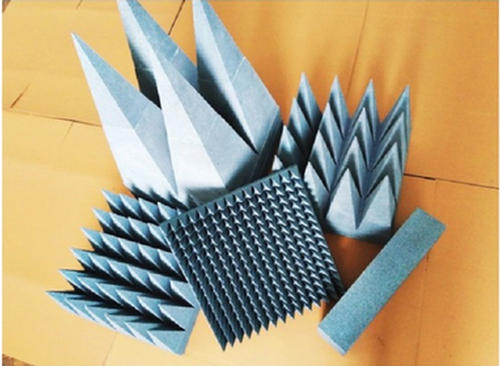

无线电吸收涂层的原理在于其特殊的材料结构。墙面、地板和天花板等表面被覆盖着锥形材料，这种材料能够吸收无线电波。无线电波是以光速在太空中传播的电磁振动，当它们遇到这种涂层时，会被“吸收”并转化为热能，从而有效地消除过多的电磁辐射。
为了达到这一效果，研究团队精心选择了碳材料，包括纳米材料，作为涂层的重要组成部分。这不仅增强了涂层的导电性，还提高了其抵抗机械效应的能力。此外，涂层的特殊形状——锥体或金字塔形状，使得它能够在广泛的频率和入射角范围内吸收无线电波。
目前，这种无线电吸收涂层已经投入生产，尽管目前还处于小批量生产阶段，主要满足定制需求。然而，展望未来，研究团队计划将这种涂层技术应用于大规模生产，以进一步提高生产效率并降低成本。
值得一提的是，白俄罗斯国立大学A. N. Sevchenko应用物理问题研究所的应用电动力学和电子实验室以及放射物理和计算机技术学院的放射物理和信息技术实验室的研究人员共同参与了这一项目。其中，Valery Knysh作为A. N. Sevchenko应用物理问题研究所应用电动力学实验室的主任，负责领导并推动这一研究的进展。
这一创新成果不仅展示了白俄罗斯国立大学在科研领域的强大实力，也为无线电吸收涂层技术的进一步发展开辟了新的道路。未来，随着这种涂层技术在更多领域的应用，我们有望看到更多电子设备在性能和安全性上得到显著提升。
